cirkuliacinio šildymo termostatas

cirkuliacinis šildymo termostatas su aušinimo funkcija

Cirkuliacinis šildymo termostatas turi greito šaldymo ir aukšto efektyvumo šildymo funkciją ir per uždarą cirkuliacijos metodą transportuoja temperatūros kontrolės terpę, pvz., šilumą perduodančią alyvą ar aušinimo skystį, į išorinę įrangą, kad būtų užtikrintas tikslus temperatūros valdymas.

Aprašymas

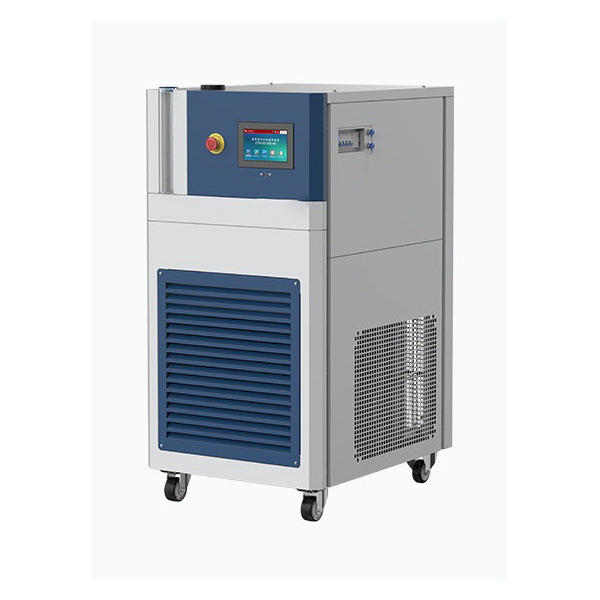

Cirkuliacinis šildymo termostatas

Cirkuliacinio šildymo termostatas integruoja šaldymo, šildymo, cirkuliacinio siurblio grupę ir pažangų valdymo modulį, su oro aušinimo arba vandens aušinimo metodų pasirinkimo galimybėmis. Jis idealiai tinka aukšto tikslumo šilumos valdymui tokiose srityse kaip reakcijos katilo temperatūros kontrolė, naujų medžiagų bandymai, lustų terminis apdorojimas ir pramoninių procesų temperatūros reguliavimas. Stabilus veikimas nuo -40 °C iki +200 °C, PID programos temperatūros kontrolė, duomenų eksportas ir nuotolinio ryšio funkcijos atitinka automatizuotos gamybos ir mokslinių tyrimų poreikius.

Pagrindinės savybės

  1. Platus temperatūros veikimo diapazonas:Nuo -40 °C iki +200 °C, tinka žemos temperatūros gelio reakcijoms ir aukštos temperatūros krekingui.
  2. Aukšto integravimo modulinė struktūra:Integruoja aušinimo, šildymo, cirkuliacijos ir valdymo sistemas viename kompaktiškame, efektyviame įrenginyje.
  3. Lankstus aušinimo režimas:Palaiko oro aušinimo ir vandens aušinimo kondensatoriaus formas; vartotojai pasirenka pagal vietos sąlygas.
  4. Aukštos raiškos jutiklinis ekranas:7 colių tikrojo spalvų jutiklinis ekranas, intuityvus valdymas, duomenų kreivės rodymas ir veikimo įrašymo funkcija.
  5. Programos temperatūros valdymo galimybė:Palaiko 120 temperatūros valdymo programų grupių, kiekviena su 100 temperatūros segmentų, leidžiančių linijinį ir laipsnišką temperatūros kilimą ir kritimą.
  6. Automatiniai apsaugos mechanizmai:Perkaitimo, viršsrovių, perkrovos, uždelsto paleidimo, aukštos įtampos apsauga ir kiti saugaus veikimo mechanizmai.
  7. Nuotolinis ryšys ir integracija:RS485 sąsaja, suderinama su MODBUS RTU, jungiamą prie aukštesnių sistemų (DCS, SCADA) centralizuotam valdymui.
  8. Išsiplėtimo indas:Įmontuotas išsiplėtimo indas ir skysčio lygio stebėjimas automatiškai reaguoja į šilumą pernešančios terpės tūrio pokyčius, užtikrinant stabilią cirkuliaciją.
  9. Plačiai pritaikoma šilumos perdavimo terpėms:Palaiko vandenį, etanolį, silikoninę alyvą ir kitus skysčius, kad atitiktų įvairius taikymo reikalavimus.

Sistemos veikimo principas

  1. Šaldymo principas:Įmontuotas hermetinis rotacinis kompresorius greitai aušina šilumą pernešantį kūną per kondensatorių, kapiliarinį droselį ir plokštelinį garintuvą. Plokštelinis šilumokaitis yra kompaktiškas ir efektyvus. Oro aušinimo tipo įrenginiai naudoja radiatorių su grotelėmis, o vandens aušinimo tipo įrenginiai – bendraašį šilumokaitį.
  2. Šildymo principas:Specialus flanšinis elektrinis šildytuvas terminiam aliejui užtikrina didelę galios tankį ir greitą reakciją, garantuojant vienodą temperatūros pasiskirstymą.
  3. Cirkuliacijos ir išsiplėtimo mechanizmas:Apsaugotas siurblys, tinkamas aukštai/žemai temperatūrai, užtikrina nuolatinį terpės srautą. 304 nerūdijančio plieno vamzdžiai su izoliacija apsaugo nuo šilumos nuostolių/korozijos. Išsiplėtimo indas sugeria tūrio svyravimus; skysčio lygio monitorius užtikrina stabilų veikimą.
  4. Valdymo logika:PID algoritmas reguliuoja temperatūros išėjimą realiuoju laiku, palaiko temperatūros kreivės nustatymą, fiksuotą vertę ir programinį valdymą. Programinė įranga palaiko duomenų įrašymą, kreivės rodymą, eksportavimą per USB ir nuotolinį ryšį.

Taikymo sritys

  1. Cheminių ir farmacijos reakcijų temperatūros kontrolė:Aukšto tikslumo sintezė, kristalų auginimas, vaistų tarpinių produktų kontrolė.
  2. Naujų energijos medžiagų kūrimas:Baterijos, superlaidžios medžiagos, anglies nanovamzdelių terminio ciklo bandymai.
  3. Puslaidininkių ir elektroninių komponentų bandymai:Greitas terminis įtempių bandymas lustams, plokštėms.
  4. Vakuuminės sistemos terminio valdymo palaikymas:Darbas su vakuuminiu džiovinimu, kondensato surinkimu ir susijusia įranga.
  5. Aerokosminių bandymų modeliavimas:Komponentų veikimo bandymai kintančios temperatūros aplinkose.
  6. Universitetų ir mokslinių tyrimų eksperimentai:Užtikrina aukštą temperatūros kontrolės tikslumą mokslinių tyrimų platformoms ir patikimiems eksperimentams.
Techniniai parametrai
cirkuliacinis šildymo termostatas su aušinimo funkcija
Modelis HC10-4(W) HC10-10(W) HC10-12(W)
Temperatūros diapazonas Nuo -40 °C iki +200 °C
Temperatūros stabilumas ±0,5 °C
Bendras galingumas 5,7 kW 11,1 kW 18,6 kW
Aušinimo galia esant 200 °C temperatūrai 3 kW 6 kW 12 kW
Aušinimo galia esant 100 °C temperatūrai 3 kW 6 kW 8,6 kW
Aušinimo galia esant 25 °C temperatūrai 2,4 kW 4,5 kW 5,8 kW
Aušinimo galia esant -10 °C temperatūrai 1,4 kW 4,2 kW 4,5 kW
Aušinimo galia esant -20 °C temperatūrai 1,2 kW 3,2 kW 3,5 kW
Aušinimo galia esant -30 °C temperatūrai 0,85 kW 2 kW 2 kW
Aušinimo galia esant -40 °C temperatūrai 0,25 kW 1,1 kW 1,1 kW
Šildytuvo vardinė galia 3 kW 6 kW 12 kW
Aušinimo būdas oro aušinimas arba vandens aušinimas
Šaldymo agentai R404A
Cirkuliacijos siurblys Srautas 30 l per minutę 45 l per minutę
Cirkuliacinis siurblys Slėgis 1 bar 1,4 bar
Cirkuliacijos sąsajos dydis R3/4
Maksimalus šilumą pernešančios medžiagos klampumas 30 cp
Triukšmo lygis 65
Ryšio sąsaja USB, RS485
Apsaugos klasė IP20
užterštumo lygis 2
Aplinkos temperatūra Nuo 5 °C iki 35 °C
Maitinimo šaltinis 380 V kintamosios srovės, 50 Hz, 3 fazės
Srovė 10,5 A 20 A 33 A
Elektros jungimo būdai trifazė keturių laidų sistema
Išoriniai matmenys 640 pločio x 860 gylio x 1270 aukščio mm 750 pločio x 1100 gylio x 1420 aukščio mm 750 W x 1100 D x 1420 H mm
Svoris 205 kg 330 kg 360
