dinaminė temperatūros kontrolės sistema

dinaminė temperatūros kontrolės sistema procesų valdymui

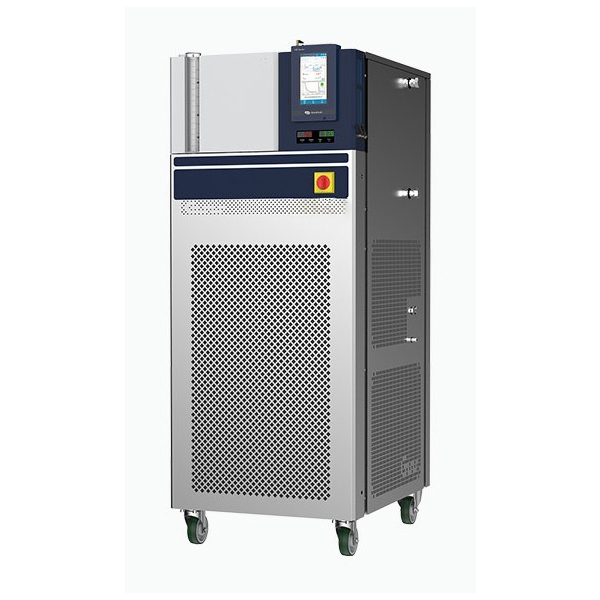

Dinaminė temperatūros kontrolės sistema yra didelio tikslumo skysčių temperatūros kontrolės įranga, integruojanti kompresoriaus šaldymą ir elektrinį šildymą, kuri gali užtikrinti greitą, stabilų ir programuojamą temperatūros kilimą ir kritimą plačiame temperatūrų diapazone.

Aprašymas

Dinaminė temperatūros kontrolės sistema

Dinaminė temperatūros kontrolės sistema skirta jungti tokius įrenginius kaip reaktoriai, mikroreaktoriai, bandymo įrenginiai ir kt. Ji yra būtina aukštos klasės procesų kūrimui, farmacijos gamybai, naujų medžiagų tyrimams ir kitoms pažangioms taikmenoms. Ši sistema, turinti visą temperatūros zonos šaldymą, pažangią kontrolę, realaus laiko proceso stebėjimą, programuojamą kreivės kontrolę ir elektroninį duomenų valdymą, teikia išsamius sprendimus sudėtingiems temperatūros kontrolės poreikiams.

Savybės

  1. Itin platus temperatūros kontrolės diapazonas:Apima nuo -80 °C iki +200 °C, atitinka tiek giluminio šaldymo, tiek aukštos temperatūros procesų reikalavimus.
  2. Aukšto tikslumo valdymo galimybės:Temperatūros svyravimai mažesni nei ± 0,2 °C, tinka didelio stabilumo reikalavimams.
  3. Visiškas temperatūros zonos šaldymo paleidimas:Šaldymas gali būti pradėtas bet kurioje temperatūros taškoje, be šalto zonos apribojimų.
  4. Daugiafunkcinis šaldymo perjungimas:Pasirinkite iš nuolatinio, automatinio arba draudžiamo šaldymo režimų pagal proceso poreikius.
  5. Dvigubas valdymo mechanizmas:Palaiko tiek „vidinį temperatūros valdymą“ (skysčio temperatūra), tiek „proceso temperatūros valdymą“ (reaktanto temperatūra per išorinius jutiklius).
  6. Vienodos temperatūros funkcija:Užtikrina linijinį ir kontroliuojamą temperatūros pokytį, idealiai tinka jautriems procesams.
  7. Programos temperatūros kontrolės sistema:Sukurkite iki 10 temperatūros programų grupių, kiekvieną su 100 segmentų, palaikančių sudėtingą kreivės kontrolę.
  8. Duomenų saugumas ir valdymas:Registruoja visas operacijas ir gedimus; palaiko USB eksportą/importą, elektroninius parašus ir trijų lygių įgaliojimų valdymą GMP aplinkose.
  9. Pažangi žmogaus ir mašinos sąsaja:7 colių aukštos raiškos jutiklinis ekranas realiuoju laiku rodo nustatytas vertes, faktines vertes, signalus ir sistemos būseną.
  10. Daugiataškė saugos apsauga:Atitinka GB 4793.6 ir IEC 61010-2-010 standartus; turi mechaninę perkaitimo apsaugą, užtikrinančią įrangos ir eksperimentų saugumą.

Veikimo principas

  1. Šilumos nešiklio cirkuliacija:Perduoda šilumos nešiklius (pvz., šilumos perdavimo alyvą, vandens ir etanolio mišinį) uždaroje grandinėje, kad būtų keičiamasi šiluma su tiksline įranga (pvz., reaktoriaus apvalkalu).
  2. Šaldymas:Kompresorius suspaudžia šaldymo agentą iki aukštos temperatūros/aukšto slėgio dujų, kurios kondensuojasi, yra smaugiamos ir garuoja, kad sugertų šilumą iš nešiklio aušinimui.
  3. Šildymas:Elektrinis šildytuvas greitai įšildo šilumos nešiklį, kuris cirkuliuoja į kontroliuojamą įrangą.
  4. Valdymas:PID temperatūros reguliatorius dinamiškai reguliuoja šildymo ir aušinimo galią pagal vartotojo nustatymus, kad būtų užtikrintas tikslus temperatūros valdymas.
  5. Vidinis valdymo režimas:Naudoja išėjimo skysčio temperatūrą kaip valdymo tikslą.
  6. Proceso valdymo režimas:Naudoja Pt100 jutiklį reaktoriaus viduje, kad valdytų temperatūrą pagal reaktanto temperatūros grįžtamąjį ryšį.

Tipinės taikymo sritys

  1. Plonųjų cheminių medžiagų ir organinės sintezės:Greitiems, tiksliems temperatūros pokyčiams ir reakcijos kontrolei (pvz., Grignardo reakcija, nitrifikacija, žemos temperatūros jungimas).
  2. Farmacinių procesų kontrolė:GMP ir FDA reikalavimus atitinkanti gamyba, įskaitant API sintezę, kristalizaciją ir temperatūros kontroliuojamą titravimą.
  3. Naujų energijos medžiagų kūrimas:Naudojama elektrolitų veikimo bandymams, branduolio terminio atsako analizei ir superlaidininkių medžiagų tyrimams.
  4. Reakcijos kinetika ir terminė analizė:Palaiko medžiagų terminės reakcijos ir reakcijos šilumos procesų tyrimus.
  5. Cheminio stiprinimo tyrimai:Skirta procesų terminio valdymo modeliavimui ir tikrinimui bandomosiose ir nuolatinėse reakcijų sistemose.
Techniniai parametrai
dinaminė temperatūros kontrolės sistema procesų valdymui
Modelis DTC10-6W DTC10-6 DTC20-6W DTC20-6
Temperatūros diapazonas nuo -80 °C iki +200 °C nuo -50 °C iki +200 °C
Temperatūros stabilumas ±0,5 °C
Ekranas 7 colių jutiklinis ekranas
Temperatūros ekrano skiriamoji geba 0,01 °C, 0,1 °C, 1 °C
Vidinis temperatūros jutiklis pt100
Proceso temperatūros jutiklis pt100 4 laidai, pasirinktinai
Ryšio sąsaja USB, RS485, RS232, RJ45
Kaitinimo įrenginio vardinė galia 6 kW 7,5 kW
Aušinimo galia 3 kW esant 200 °C, 50 °C ir 0 °C, 2,8 kW esant -20 °C, 2,6 kW esant -40 °C, 1,35 kW esant -60 °C, 0,21 kW esant -80 °C 5 kW esant 200 °C ir 50 °C, 3,7 kW esant 0 °C, 3,1 kW esant -20 °C, 1,2 kW esant -40 °C, 0,3 kW esant -50 °C
Aušinimo būdas Aušinimas vandeniu oro aušinimas vandeninis aušinimas oro aušinimas
šaldymo agentai R404A, R23 R404A
Cirkuliacinio siurblio tipas magnetinis pavaras
Cirkuliacinis siurblys Srautas 30 l per minutę 45 l per minutę
Cirkuliacijos siurblys Slėgis 2 bar 1,4 bar
Cirkuliacijos sąsajos dydis G3/4
Maksimalus šilumą perduodančios medžiagos klampumas 30 cp
Aušinimo vandens jungties vamzdžio dydis Rc1/2 Rc1/2
Aušinimo vandens srautas 15 l per minutę 15 l per minutę
Šilumą pernešančios medžiagos užpildymo tūris 6
Šilumą pernešančios medžiagos išsiplėtimo bako talpa 8
Apsaugos klasė IP20
užterštumo lygis
Aplinkos temperatūra Nuo 5 °C iki 35 °C
Maitinimo šaltinis 380 V kintamosios srovės, 50 Hz, 3 fazės
Išoriniai matmenys 685 pločio x 860 gylio x 1626 aukščio mm
Svoris 260 kg 280 kg 230 kg 250 kg
