Sprogimui atsparus bandomasis rotacinis garintuvas yra bandomasis organinių tirpiklių regeneravimo, valymo ir koncentravimo tikslumo įrenginys, skirtas degiesiems ir sprogiems, toksiškiems lakiesiems tirpikliams apdoroti.

Aprašymas

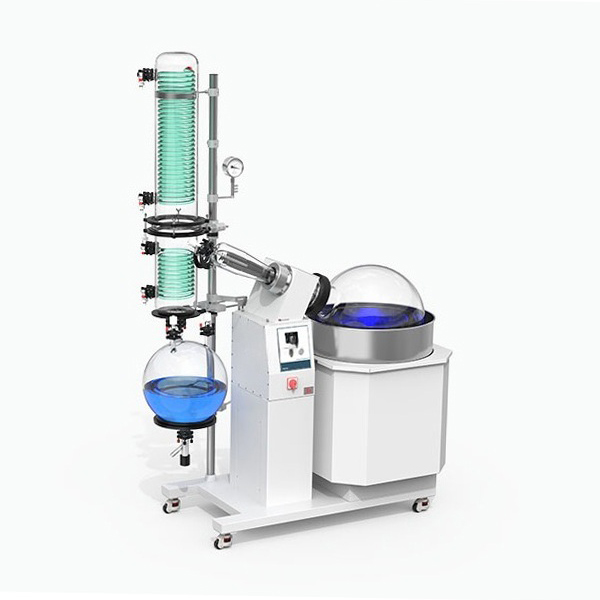

Sprogimui atsparus bandomasis rotacinis garintuvas

Pagrindinės savybės

  1. Aukštos kokybės stiklas: visi stikliniai komponentai pagaminti iš 3,3 borosilikato stiklo, atsparaus terminiam šokui, korozijai, rūgštims, šarmams ir organiniams tirpikliams.
  2. Dviguba kondensavimo sistema: pagrindinė ir papildoma kondensavimo tris pakopų refliukso struktūra – didelis kondensavimo plotas užtikrina didelį išgavimo laipsnį ir minimalų tirpiklio nuostolį.
  3. Sprogimui atsparūs pagrindiniai komponentai: variklis, šildytuvas, jutikliai ir valdymo blokas yra atsparūs ugniai (Ex ženklas, Gb klasė, Temp T4, 135 °C+) – saugūs sprogiosios dujos aplinkoje.
  4. Intuityvus valdymas: LCD ekranas su kodatoriumi – lengvas temperatūros ir greičio reguliavimas.
  5. Elektrinis/rankinis dvigubo režimo vonios keltuvas: skysčio lygio jutiklis ir apsauga nuo išdžiūvimo užtikrina saugų ir patogų naudojimą.
  6. PTFE išleidimo vožtuvas: atsparus korozijai, neteršiantis išleidimo sistema.
  7. Flanšo sąsaja: lengvai išardoma, prižiūrima ir valoma.
  8. Fiksuojami stabdžiai: laisvai juda ir stabiliai laikosi.
  9. Patikimas sandarumas: PTFE + Viton dvigubas sandarumas – puikus sandarumas, apsaugo nuo vakuumo nuotėkio.

Veikimo principas

  • Sumažinto slėgio distiliavimas: rotacinė kolba kaitina ir išgarina medžiagą; lakūs tirpikliai greitai kondensuojasi ir susigrąžinami, užtikrinant veiksmingą atskyrimą/koncentraciją.
  • Nuolatinis paviršiaus atnaujinimas: sukimasis padidina garavimo plotą, apsaugo nuo perkaitimo ir putų išsiliejimo.
  • Saugus kaitinimas: stabilus vonios kaitinimas su skysčio lygio/sausos degimo apsauga.
  • Trijų etapų kondensavimas: pagrindinis, pagalbinis ir buferinis buteliai užtikrina visišką garų kondensavimą ir efektyvų surinkimą.
  • Nuolatinis išleidimas: PTFE sistema leidžia nuolat šalinti kondensatą darbo metu – maksimaliai padidina efektyvumą.

Taikymo sritys

  1. Ploniosios chemikalijos: lakiųjų tirpiklių (aromatinių junginių, ketonų, eterių) atskyrimas/atgavimas.
  2. Farmacija: žaliavų koncentravimas, ekstraktų gamyba, tirpiklių atgavimas.
  3. Natūralūs produktai: eterinių aliejų ekstrahavimas, biologiškai aktyvių medžiagų koncentravimas/džiovinimas žemoje temperatūroje.
  4. Naujos medžiagos: polimerizacija, monomerų gryninimas.
  5. Bandomosios platformos: masto didinimas/sintetinis optimizavimas akademinėse ir pramoninėse laboratorijose.
  6. Pavojingos zonos: Tinka organinių tirpiklių regeneravimui ir degių dujų aplinkai.
Techniniai parametrai
sprogimui atsparus bandomasis rotacinis garintuvas
Modelis R-05Ex R-10Ex R-20Ex R-50Ex
Išoriniai matmenys 1490 pločio x 670 gylio x 1140 aukščio mm 1690 pločio x 730 gylio x 1800 aukščio mm 1210 pločio x 740 gylio x 2040 aukščio mm 1995 pločio x 920 gylio x 2230 aukščio mm
Svoris su stiklu 118 kg 143 kg 190 258 kg
Maitinimo šaltinis 220–240 V kintamosios srovės, 50 Hz, 60 Hz 380 V kintamosios srovės, 50 Hz, 3 fazės
Rotacinio variklio galia 60 180 W 370 W
Bendra galia 3100 4800 4500 6300
Apsaugos klasė IP20
užterštumo lygis 2
Greičio diapazonas nuo 20 iki 140 aps/min 20–130 aps/min 20–130 aps/min 20–110 aps/min
Vonios temperatūros reguliavimo diapazonas aplinkos temperatūra +5 °C iki 95 °C
Nominalus reguliavimo tikslumas ±1,5 °C
Vonios skystis dejonizuotas vanduo
Sistemos sandarumo nuotėkis ≤0,03 kPa per minutę
rotacinis valdymas Elektroninis
Šildymo nominali galia 3000 4000 W 4500 6000
Vonios temperatūros jutikliai PT100, trys linijos
Maksimalus garavimo pajėgumas, vanduo 2 l per valandą 3,2 l per valandą 5 l per valandą 9 l per valandą
Kondensavimo plotas apie 0,278 kvadratiniai metrai Pirminė 0,39, antrinė 0,253 kvadratiniai metrai Pirminė 0,948, antrinė 0,358 kvadratiniai metrai Pirminis 1,15, antrinis 0,4 kvadratiniai metrai
Rotacinės butelio talpos 5 10 20 50
Rotacinės butelio skersmuo Flanšo skersmuo 50 mm Flanšo skersmuo 125 mm
Surinkimo butelio talpa 3 5 l 10 20 l
Surinkimo butelio skersmuo Flanšo skersmuo 40 mm flanšo skersmuo 50 mm flanšo skersmuo 60 mm
Sukimosi greičio rodymo būdas LED
Temperatūros rodymo režimas LED
aplinkos temperatūra 5°C iki 35°C
Aplinkos santykinis drėgnumas ≤70
Vonios dydis skersmuo 300 mm x 170 mm skersmuo 370 mm x 220 mm skersmuo 450 mm x 260 mm skersmuo 550 mm x 320 mm
stiklas 3.3 Borosilikatinis stiklas
kontaktas su medžiaga 3,3 borosilikatinis stiklas, PTFE
vonios dangtis Pasirenkama
