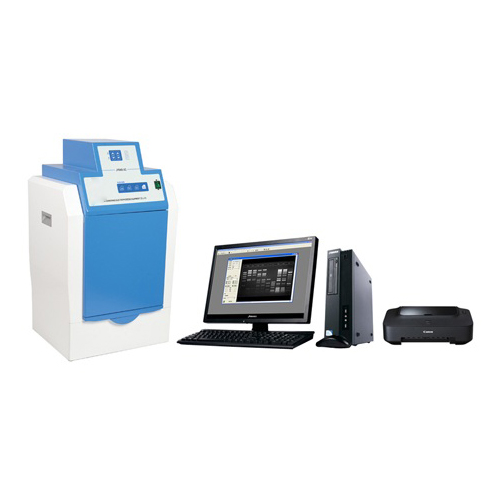

gelio vaizdavimo ir dokumentavimo sistema su CCD kamera

Įrengta importuota silpno apšvietimo CCD kamera ir aukštos kokybės priartinimo objektyvu, gelio vaizdavimo ir dokumentavimo sistema gali fiksuoti silpnus elektroforetinės juostos signalus ir užtikrinti realaus laiko aukštos raiškos vaizdą bei tikslų įrašymą. Dėl pažangios tamsaus dėžutės konstrukcijos ir daugiasluoksnės filtravimo sistemos ji gali veiksmingai slopinti foninius trukdžius ir užtikrinti eksperimento saugumą bei vaizdo kokybę, todėl yra svarbi vaizdo įrašymo ir duomenų apdorojimo platforma molekulinės biologijos, genetikos ir biomedicinos srityse.

Gelių vaizdavimo ir dokumentavimo sistemos savybės

1. Labai jautri skaitmeninė CCD kamera: importuota mažai šviesos CCD kamera su aukšta skiriamąja geba ir dideliu signalo ir triukšmo santykiu, kuri gali užfiksuoti silpnas juostas, sunkiai pastebimas plika akimi.
2. Importuotas 6 kartų optinis priartinimo objektyvas: palaiko neardomą priartinimą, leidžia lengvai stebėti gelio vaizdą išsamiai ir priartinti vietines sritis.
3. Gelių padėties nustatymo pagalbinė lempa: centrinis indikatorius užtikrina tikslų gelių padėties nustatymą ir pagerina vaizdų atkuriamumą.
4. Pažangus tamsaus dėžutės valdymo skydelis: integruotas priartinimas, fokusavimas, diafragma, UV lempa ir baltos šviesos lempa, patogi reguliavimo funkcija, intuityvus valdymas.
5. Saugos apsaugos mechanizmas: įrengtas automatinis UV lempos išjungimas atidarant dureles, kad būtų išvengta UV spindulių nutekėjimo, privalomas UV jungiklis ir automatinis išjungimas po tam tikro laiko, siekiant apsaugoti vartotojo sveikatą.
6. Daugiafunkcinė sąsaja: RS232 ir USB sąsajos palaiko sklandų ryšį su kompiuteriu, kad būtų galima valdyti nuotoliniu būdu ir perduoti duomenis.
7. Išimamas gelio stalas su stalčiais ir specialus gelio dangtis: lengva pastatyti, stebėti ir pjaustyti gelį.
8. Daugiasluoksnis filtras: efektyviai filtruoja šviesos nuokrypius ir foninį triukšmą, pagerina vaizdo kontrastą ir aiškumą.
9. Modulinė konstrukcija: kiekviena sudedamoji dalis yra standartizuota ir patikima, patogi priežiūrai ir atnaujinimui, prailginanti įrangos tarnavimo laiką.
10. pasirenkamas kompiuteris ir spausdinimo įranga: visam skaitmeninio vaizdo apdorojimo ir eksperimentinių duomenų organizavimo procesui.
11. Gelių vaizdų analizės sistema tinka stebėti, fotografuoti ir analizuoti gelių juostas po elektroforezės. Naudojant aukštos skiriamosios gebos CCD ir priartinimo objektyvą, ji gauna silpnas elektroforezės juostas, kurias sunku atpažinti plika akimi, naudoja specialius filtrus, kad veiksmingai filtruotų foninio triukšmo trukdžius, ir tuo pačiu metu gali veiksmingai kontroliuoti etidinio bromido (EB) užteršimą ir ultravioletinių spindulių nuotėkį, taip pat paprastai ir lengvai rodo elektroforezės rezultatus ekrane, padidina, išsaugo, pažymi ar redaguoja, organizuoja eksperimentų ataskaitas, spausdina, perduoda internetu ir kt., todėl eksperimentuotojams nereikia atlikti sudėtingų operacijų ir pasiekiamas bendras ultravioletinių spindulių analizatoriaus tikslas. Tai leidžia atsikratyti sudėtingų eksperimentatorių darbo procesų ir pasiekti efektyvumą, kurio sunku pasiekti naudojant įprastą UV analizatorių ar juostos stebėjimo dėžę.

Privalumai

1. vaizdo kokybė: mažo apšvietimo CCD ir daugiasluoksnės filtravimo technologijos derinys, užtikrinantis aiškų vaizdą, turtingą juostos detalių, tinkamą didelio jautrumo eksperimentams.
2. Lengvas ir efektyvus valdymas: pažangus valdymo pultas ir kompiuterio nuotolinis valdymas sumažina mokymosi slenkstį ir padidina laboratorijos efektyvumą.
3. Eksperimentų saugumas garantuotas: daugybė UV saugos apsaugos priemonių, veiksmingai apsaugančių nuo UV spindulių žalos, užtikrina operatoriaus saugumą.
4. Pažangus duomenų valdymas: sistema palaiko vaizdų redagavimą, žymėjimą, išsaugojimą ir spausdinimą, kad būtų pasiektas standartizuotas eksperimentinių duomenų valdymas ir patogus dalijimasis.
5. Daugiafunkcinė integracija: integruoja gelio pjovimo stebėjimą, vaizdų įrašymą, skaitmeninį apdorojimą viename, kad atitiktų įvairius eksperimentinius poreikius.

Veikimo principas

Gelių vaizdavimo ir dokumentavimo sistema fiksuoja šviesos signalus, kuriuos po UV arba mėlynos šviesos sužadinimo išskiria fluorescenciniai dažai gelyje, naudodama skaitmeninę CCD kamerą. Po to, kai sužadinimo šviesos šaltinis suaktyvina dažus, elektroforeziškai atskirti nukleino rūgšties arba baltymų juostos gelyje skleidžia fluorescenciją tam tikru bangos ilgiu. Sistemos filtrai blokuoja sužadinimo šviesos foną, praleisdami tik tikslinę fluorescenciją, o kamera paverčia šviesos signalą į aukštos raiškos skaitmeninį vaizdą. Kartu su pažangiu fokusavimu ir priartinimu, vartotojai gali tiksliai nustatyti ir padidinti tikslinę juostą tamsoje, taip užtikrinant aukštos raiškos vaizdų gaudymą ir tolesnį vaizdų apdorojimą bei analizę.

Taikymo sritys

1. molekulinė biologija: PCR produkto aptikimas, DNR pirštų atspaudų paėmimas, genotipavimas, baltymų perkėlimas ir pan.
2. medicininė diagnostika: patogenų nukleorūgščių aptikimas, genetinės ligos atranka ir navikų žymenų analizė.
3. Vaistų tyrimų plėtra: vaistų tikslų patvirtinimas, veiksmingumo vertinimas ir molekulinio lygio analizė naujų vaistų atrankoje.
4. Teismo medicinos identifikavimas: STR analizė, tėvystės nustatymas, teismo medicinos DNR analizė.
5. Mokymas ir tyrimai: biologija, medicina, gyvosios gamtos mokslų laboratoriniai mokymai ir tyrimai kolegijose.
6. aplinkos tyrimai: genetiškai modifikuotų kultūrų identifikavimas, patogeninių mikrobų stebėjimas ir kiti aplinkos biologiniai tyrimai.
