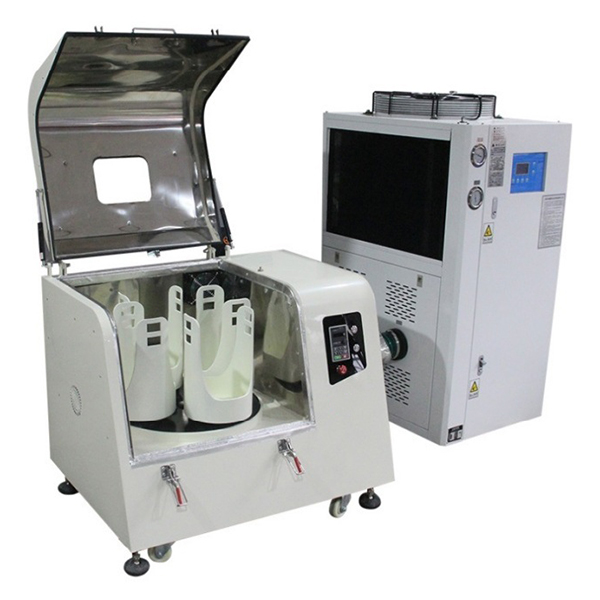

Žemos temperatūros oro aušinamas cirkuliacinis planetinis rutulinis malūnas yra laboratorinė įranga, skirta medžiagų smulkiam malimui žemos temperatūros aplinkoje, kuri tinka malimo eksperimentams su žemos temperatūros medžiagomis, kurios yra jautrios temperatūrai, lengvai susilieja, prilimpa prie sienelių ir aglomeruojasi.

Aprašymas

Žemos temperatūros oro aušinamas cirkuliacinis planetinis rutulinis malūnas

Žemos temperatūros oro aušinamas cirkuliacinis planetinis rutulinis malūnas skirtas eksperimentams ir medžiagoms, kurioms taikomi temperatūros reikalavimai, išlaikant bandomąją medžiagą žemos temperatūros būsenoje, kad būtų išvengta perkaitimo ir išsaugotos jos pradinės savybės. Šis oro aušinamas žemos temperatūros rutulinis malūnas yra būtinas jautrioms medžiagoms ir eksperimentiniams protokolams.

Savybės

  1. Šaldymo įrenginys naudoja „Panasonic“ kompresorių, užtikrinantį stabilią kokybę ir greitą šaldymą, o kameros temperatūra gali būti sumažinta iki 1 °C.
  2. Pažangus dažnio keitimo valdymas, dažnio nustatymo temperatūros diapazonas nuo 1 iki 30 °C.
  3. Pritaikomas tradiciniams vertikaliems planetiniams rutuliniams malūnams ir 360 laipsnių rotaciniams planetiniams rutuliniams malūnams.
  4. Gali išsaugoti 3 režimus ir 15 sprendimus.
  5. Su apsauga nuo elektros tiekimo sutrikimų ir automatinio paleidimo funkcija.
  6. Ertmėje naudojama šilumą išlaikanti medžiaga, kad būtų išlaikyta nuolatinė žema temperatūra, ir automatiškai atgaivinamas šaltas oras, todėl žymiai sumažėja eksploatacijos išlaidos.
  7. Alyvos sandarinimo technologija: visi planetiniai krumpliai ir guoliai prieš naudojimą yra sandariai uždaromi hermetiškoje dėžutėje, pripildytoje tepaline medžiaga, todėl krumplių triukšmas sumažėja daugiau nei 50 %, palyginti su įprastais planetiniais rutuliniais malūnais, o tarnavimo laikas padvigubėja.
  8. PLC dažnio keitimo valdymas laiko, greičio ir priekinio/atbulinio judėjimo nustatymams.
  9. V tipo kortelių laikiklis užfiksuoja malimo indą, užtikrindamas operatoriaus saugumą.
  10. Tikslus krumplių perdavimas.
  11. Galima vienu metu įdėti 2 arba 4 malimo indus.
  12. Palaiko sausą malimą, šlapį malimą, vakuuminį malimą ir malimą vakuuminėje aplinkoje.
  13. Universalūs atraminiai kojelės ir ratai užtikrina stabilumą ir lengvą judėjimą.
  14. Pažangus saugos jungiklis: dureles galima atidaryti tik tada, kai rutulinis malūnas yra sustabdytas, taip išvengiant indo išmetimo pavojaus ir užtikrinant saugumą.
  15. Malimo efektas gali siekti 0,1 mikrono.
  16. Su CE sertifikatu.
  17. Bendras laiko diapazonas: nuo 1 iki 9999 minučių.
  18. Periodinis laiko intervalas: nuo 1 iki 9999 minučių.
  19. Nuolatinis veikimas: iki 72 valandų.

Šalto oro cirkuliacijos planetinis rutulinis malūnas Eksperimento poreikiai

  • Biologinių mėginių malimo temperatūra turi būti išlaikoma žemiau 50 °C.
  • Užkirsti kelią miltelių aglomeracijai smulkaus malimo metu.
  • Užtikrinti, kad eksperimentinės sintezės temperatūra neviršytų 30 °C.
  • Užkirsti kelią miltelių išsiplėtimui ir sprogimo pavojui aukštoje temperatūroje malimo metu.

Veikimo principas

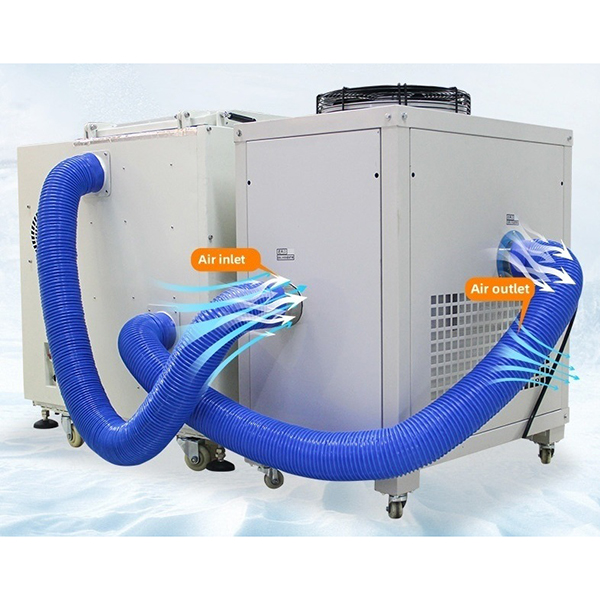

Malimo indas yra ekscentriškai pritvirtintas prie planetinio rutulinio malūno saulės rato. Saulės ratas ir malimo indas juda priešingomis kryptimis santykiu 1:2, o malimo rutuliai inde atlieka superponuotą sukamąjį judesį (Koriolio jėga). Kamelių ir indo greičio skirtumas sukuria trintį ir smūgį, išlaisvindamas didelę kinetinę energiją, kuri užtikrina efektyvų dydžio sumažinimą. Aušintuvas nuolat tiekia cirkuliuojantį žemos temperatūros orą į kamerą, išlaikydamas mėginį malimo inde žemoje temperatūroje.

Taikymo sritys

  1. Žemės ūkis: augalinė medžiaga, sėklos, dirvožemis, tabakas, medžio pluoštas
  2. Biologija: kaulai, plaukai, popierius Keramika ir stiklo keramika oksidai, molio mineralai, stiklas, hidroksiapatitas, porceliano molis, kvarco smėlis, elektroninė keramika, struktūrinė keramika, pjezoelektrinė keramika, nanomedžiagos, apvalūs keraminiai kondensatoriai, MLCC, termistoriai (PTC, NTC), ZnO varistoriai, dielektrinė keramika, aliuminio keramika, cirkonio oksido keramika, fosforas, cinko oksido milteliai, kobalto oksido milteliai, Ni-Zn feritas, Mn-Zn feritas chemikalai ir plastikai, anglies pluoštas, katalizatoriai, celiuliozė, pigmentai, dažai, plastikai, polimerai
  3. Statybinės medžiagos: muilo molis, cemento šlakas, polimerai, gipsas, smėlis, akmuo
  4. Aplinkos tyrimai: mišiniai, elektronikos atliekos, dumblas, atliekos
  5. Mineralai, metalurgija ir metalų elektronika: lydiniai, anglis, koksas, geležies rūda, metalų oksidai, kvarcas, pusbrangiai akmenys, šlakas, magnetinės medžiagos, ličio kobaltatas, ličio manganas, katalizatoriai, fosforas, ilgai švytintys liuminescenciniai milteliai, retųjų žemių poliravimo milteliai, elektroniniai stiklo milteliai, kuro elementai, cinko oksido pjezoelektriniai rezistoriai ir kt.

Malimo indai ir malimo rutuliai

  • Malimo indai: rafinuotas liejimas arba didelio tikslumo poliravimas, lygios vidinės/išorinės sienos, didelio R kampo dugnas, sumažinantis medžiagos grimzdimą, ergonomiška rankena patogumui.
  • Indų medžiagos: cirkonis, silicio oksidas, agatas, karbidas, nerūdijantis plienas, aukšto chromo plienas, nailonas, poliuretanas, polipropilenas pp, PTFE, aliuminio oksidas ir kt.
  • Indų tūris: 0,1 l, 0,25 l, 0,5 l, 1 l, 1,5 l, 2 l, 2,5 l, 3 l, 4 l, 5 l, 10 l, 15 l, 20 l, 25 l ir kt.
  • Malimo rutuliai: cirkonio rutuliai, aukšto chromo plieno rutuliai, nerūdijančio plieno rutuliai, korundo rutuliai, poliuretano rutuliai, aliuminio oksido rutuliai, onikso rutuliai, volframo karbido rutuliai.
  • Malimo rutuliai paprastai atitinka indo medžiagą; dydžių diapazonas: nuo 2 mm iki 50 mm, rekomenduojama 3–4 skirtingi dydžiai mišriomis proporcijomis.
Techniniai parametrai
žemos temperatūros oro aušinamas cirkuliacinis planetinis rutulinis malūnas
Modelis PM0.4L PM1L PM2L PM4L PM8L PM12L
Malimo indo talpa 50–100 ml 50–250 ml 50–500 ml 50–1000 ml 500–2000 ml 1000–3000 ml
Vakuuminio indo talpa 50 50–100 ml 50–250 ml 50–500 ml 500–2000 ml 1000–3000 ml
Sukimosi greitis 5–450 aps/min 5–450 aps/min 5–400 aps/min 5–400 aps/min 5–320 aps/min 5–320 aps/min
Sukimosi greitis 10–900 aps/min 10–900 aps/min 10–800 aps/min 10–800 aps/min 10–640 aps/min 10–640 aps/min
Galia 0,55 kW 0,55 kW 0,75 kW 0,75 kW 1,5 kW 1,5 kW
Maitinimo šaltinis 220 V kintamosios srovės, 50 Hz 220 V kintamosios srovės, 50 Hz 220 V kintamosios srovės, 50 Hz 220 V kintamosios srovės, 50 Hz 220 V kintamosios srovės, 50 Hz 380 V kintamosios srovės, 50 Hz
Svoris 68 70 96 kg 99 kg 191 kg 193 kg
Matmenys 600 x 400 x 500 mm 600 x 400 x 500 mm 780 x 580 x 680 mm 780 x 580 x 680 mm 800 x 600 x 750 mm 990 x 660 x 870 mm
žemos temperatūros oro aušinamas cirkuliacinis planetinis rutulinis malūnas
Modelis PM16L PM20L PM40L PM60L PM80L PM100L
Malimo indo talpa 1–4 l 1–5 l 5–10 l 10–15 l 10–20 l 10–25 l
Vakuuminio indo talpa 1–4 l 1–5 l 5–10 l 10–15 l 10–20 l 10–25 l
Sukimosi greitis 5–230 aps/min 5–230 aps/min 5–220 aps/min 5–220 aps/min 5–180 aps/min 5–180 aps/min
Sukimosi greitis 10–460 aps/min 10–460 aps/min 10–440 aps/min 10–440 aps/min 10–360 aps/min 10–360 aps/min
Galia 3 kW 3 kW 7,5 kW 7,5 kW 11 kW 11 kW
Maitinimo šaltinis 380 V kintamosios srovės, 50 Hz 380 V kintamosios srovės, 50 Hz 380 V kintamosios srovės, 50 Hz 380 V kintamosios srovės, 50 Hz 380 V kintamosios srovės, 50 Hz 380 V kintamosios srovės, 50 Hz
Svoris 230 kg 288 kg 400 kg 610 kg 1210 kg 1260 kg
Matmenys 990 x 660 x 870 mm 990 x 660 x 870 mm 1160 x 940 x 1450 mm 1160 x 940 x 1450 mm 1400 x 1100 x 1060 mm 1400 x 1100 x 1060 mm
