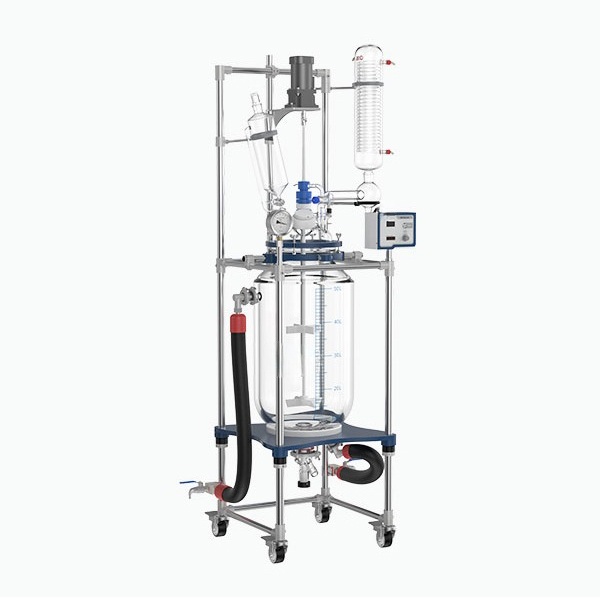

bandomasis stiklinis reaktorius

pilotinis stiklinis reaktorius su reguliuojamu greičiu ir šildymu

Bandomasis stiklinis reaktorius yra daugiafunkcinė reakcijos sistema, skirta reakcijos proceso stiprinimui ir proceso optimizavimui, kuri plačiai naudojama naujų medžiagų sintezės, vaistų kūrimo, cheminių bandomųjų bandymų ir natūralių produktų ekstrahavimo srityse.

Aprašymas

Bandomasis stiklinis reaktorius

Bandomasis stiklinis reaktorius skirtas tiksliai kontroliuoti temperatūrą, slėgį ir maišymą didelio masto cheminiuose procesuose. Ši įranga, kuri yra tiltas tarp laboratorinių tyrimų ir pramoninės gamybos, idealiai tinka farmacijos, chemijos, bioinžinerijos, medžiagų ir aplinkos apsaugos srityse.

Pagrindinės savybės

  1. Reakcijos indas:Pagamintas iš 3,3 borosilikatinio stiklo, užtikrinančio puikų atsparumą terminiams smūgiams ir rūgštims/šarmams, garantuojantį ilgalaikį saugų veikimą.
  2. Platus darbo sąlygų diapazonas:Temperatūros diapazonas nuo -80 °C iki 200 °C; slėgio diapazonas nuo 0 iki -0,1 MPa, tinkamas žemos temperatūros sintezei ir dekompresijos reakcijoms.
  3. Optimizuotas vamzdynų dizainas:Apsauginis apvalkalas pagamintas iš nerūdijančio plieno izoliuotų žarnų, kad būtų išvengta terminio ciklo sukeliamo sąsajos įtempimo pažeidimų.
  4. Aukšto sandarumo maišymo sistema:Sandarūs guoliai užtikrina sklandų veikimą ir apsaugo nuo priemaišų patekimo į reakcijos sistemą.
  5. Antikorozinės sudedamosios dalys:PTFE maišymo mentės ir PTFE dengtas nerūdijančio plieno velenas derina mechaninį stiprumą ir cheminį stabilumą.
  6. Judamasis laikiklis:Nerūdijančio plieno ir aliuminio lydinio purškimo rėmas, tvarkingas ir atsparus korozijai, su stabdžių ratais, palengvinančiais padėties nustatymą ir valymą.
  7. Saugus išleidimo dizainas:Pasviręs, nesikaupiantis išleidimo vožtuvas viršuje sumažina likučius, supaprastina surinkimą ir tolesnį apdorojimą.
  8. Patogus duomenų stebėjimas:Skaitmeninis ekranas ir vakuumo matuoklis, leidžiantis realiuoju laiku stebėti temperatūrą, maišymo greitį ir sistemos slėgį.
  9. Konstrukcijos apsauga:Išorinis cirkuliacinis vamzdis pritvirtintas prie rėmo, todėl išvengiama stiklo sąsajos įtampos ir prailginamas tarnavimo laikas.

Veikimo principas

  1. Dvigubo sluoksnio apvalkalas leidžia cirkuliuoti šilumos/šalčio šaltiniui (terminiam aliejui, vandeniui, etanoliui), kurį kontroliuoja išorinis termostatas; izoliuoti žarnų jungtys apsaugo stiklą nuo įtampos ir užtikrina stabilų temperatūros valdymą.
  2. Variklio varomas maišymo velenas užtikrina veiksmingą maišymą, kietųjų dalelių suspensiją ir tolygų šilumos perdavimą; peilių formos pasirenkamos pagal skirtingas skysčių savybes; slėgis stebimas vakuumo matuokliu vakuuminiam arba atmosferiniam darbui.
  3. Pasviręs apatinis išleidimo angos leidžia sklandžiai išleisti medžiagas be likučių ir lengvai valyti po reakcijos.

Taikymo sritys

  1. Farmacijos pramonė:API sintezė, kristalų atranka, priemaišų reakcijos vertinimas.
  2. Plonųjų chemikalų pramonė:Aromatų, dažiklių, priedų, katalizatorių, aukštos vertės produktų kūrimas.
  3. Organinės sintezės tyrimai:Kondensacija, ciklizacija, redoks, koordinacinės reakcijos.
  4. Bioinžinerija:Fermentų reakcijos, ląstelių ekstrahavimas, organinių rūgščių arba polisacharidų sintezės optimizavimas.
  5. Naujų medžiagų kūrimas:Nanodalelių, polimerų, MOF ir aukštos kokybės medžiagų sintezė.
  6. Universitetinė tyrimų platforma:Reakcijų proceso masto didinimas, bandomieji demonstravimai, mokymas.
  7. Aplinkos inžinerija:Reaktyvumo bandymai, vandens valymo priedų optimizavimas, eksperimentinių programų kūrimas.
Techniniai parametrai
bandomasis stiklinis reaktorius su reguliuojamu greičiu ir šildymu
Modelis TR-10 TR-10Ex TR-20 TR-20Ex TR-50 TR-50Ex
Indo tūris 10 20 50
Apvalkalo talpa 8 3 9 6 13 16
Piltuvo talpa 1,0 2,0 2
Darbinis slėgis Įprastas arba neigiamas slėgis
Darbinė temperatūra Nuo -80 °C iki 200 °C
Kondensatoriaus aušinimo plotas 0,234 kvadratiniai metrai 0,341 kvadratiniai metrai 0,265 kvadratiniai metrai 0,429 kvadratiniai metrai
Maišymo greitis 20 aps/min iki 500 aps/min 50–500 aps/min 20–500 aps/min 50 aps/min iki 500 aps/min 20 aps/min iki 500 aps/min 50 aps/min iki 500 aps/min
Maitinimo šaltinis 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz
Išleidimo anga, prošvaisa 320 320 355 320
Matmenys (PxGxA) 845 x 640 x 1780 mm 845 x 640 x 1910 mm 870 x 580 x 1910 mm 900*690*2100 mm 900 x 690 x 2050 mm
bandomasis stiklinis reaktorius su reguliuojamu greičiu ir šildymu
Modelis TR-100 TR-100Ex
Konteinerio talpa 100 L
Apsauginės apvalkalo talpa 25 30
Maitinimo kolbos tūris 10
Priėmimo kolbos tūris 20
Stiklo medžiaga Aukšto borosilikato stiklas 3.3
Rėmo ir jungiamųjų dalių medžiaga SUS304 + aliuminio plokštės purškimas SUS304
Darbinis slėgis Įprastas arba neigiamas slėgis
Darbinė temperatūra Nuo -80 °C iki 200 °C
Kondensatoriaus aušinimo plotas 0,954 kvadratiniai metrai
Maišymo greitis Nuo 20 iki 500 aps/min 50 aps/min iki 500 aps/min
Maitinimo šaltinis 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz
Drenažo angos prošvaisa 340
Matmenys (PxGxA) 1270 x 810 x 2360 mm 1200 x 790 x 2360 mm
