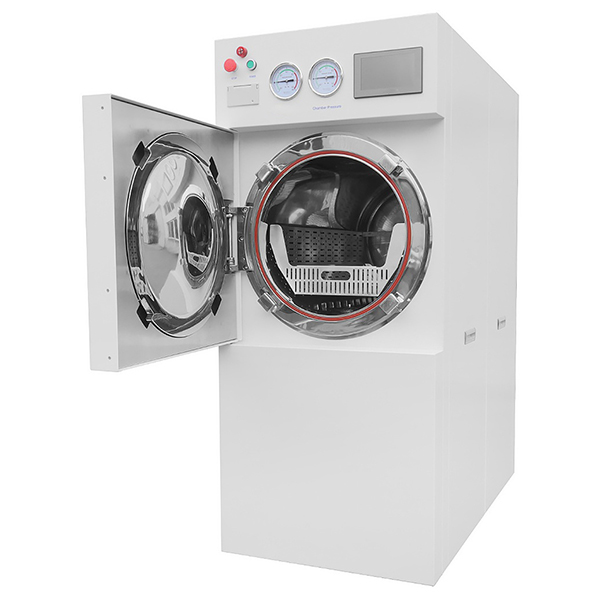

išankstinio vakuumo horizontalus autoklavas

horizontali autoklavas su išankstiniu vakuumu ir spaustuvinio tipo vamzdeliais

Priešvakuuminis horizontalus autoklavas užtikrina kruopštų daiktų sterilizavimą, derindamas priešvakuuminę sistemą ir aukštos temperatūros bei aukšto slėgio garą, kuris tinka visų rūšių instrumentų, skysčių, audinių ir pan. dezinfekavimui.

Aprašymas
Priešvakuuminis horizontalus autoklavas užtikrina greitą ir kruopštų daiktų sterilizavimą, naudodamas pažangią priešvakuuminę technologiją ir tikslų temperatūros valdymą. Horizontali apvali vidinė kamera ir optimizuota vamzdžių sistema užtikrina tolygų šilumos paskirstymą ir veiksmingą garų įsiskverbimą, tenkindama įvairius sterilizavimo poreikius įvairiose pramonės šakose.

Pagrindinės išankstinio vakuumo horizontalaus autoklavo savybės

  1. Horizontalios apvalios vidinės kameros konstrukcija: horizontali apvali vidinė kamera ir apvalkalo konstrukcija užtikrina tolygesnį temperatūros pasiskirstymą ir efektyvesnį šilumos mainą. Ši konstrukcija gali žymiai pagerinti sterilizavimo efektą, optimizuoti šilumos išsaugojimą ir džiovinimo efektą bei užtikrinti, kad kiekviena daiktų partija būtų kruopščiai sterilizuota.
  2. Įterpti dantukai + variklio arba rankinio užrakinimo durų konstrukcija: durų spyna turi disko tipo įterptų dantukų konstrukciją, kuri gali būti užrakinama varikliu arba rankiniu būdu, siekiant sumažinti mechaninių gedimų tikimybę ir padidinti įrangos patikimumą bei tarnavimo laiką.
  3. Pneumatinis arba savaiminis durų sandarinimas: atsižvelgiant į faktinį poreikį, įranga turi pneumatinį arba savaiminį sandarinimo režimą, užtikrinantį, kad durys būtų sandariai uždaromos esant aukštam slėgiui, kad būtų išvengta garų nuotėkio ir užtikrintas sterilizavimo proceso saugumas ir stabilumas.
  4. Įrangos patvirtinimo sąsaja: įrengta standartine įrangos patvirtinimo sąsaja, patogi įrangos kalibravimui ir periodiniam tikrinimui, siekiant užtikrinti ilgalaikį stabilų įrangos veikimą, atitinkantį atitinkamus kokybės vadybos standartus.
  5. Optimizuota vamzdžių sistemos konstrukcija: naudojami atsparūs korozijai SUS304 nerūdijančio plieno vamzdžiai, sujungti su greito montavimo spaustuvais, lengvai montuojami, prižiūrimi ir valomi, taip pat pagerina ilgalaikį įrangos patikimumą.
  6. Žmogaus ir mašinos sąsaja bei mikrokompiuterio valdymo sistema: įranga yra įrengta HMI žmogaus ir mašinos sąsaja, sujungta su jutikliniu ekranu ir mikrokompiuterio valdymo sistema, todėl parametrų nustatymas, įrangos veikimas ir sterilizavimo proceso valdymas yra patogesnis ir pažangesnis.
  7. F0 vertė ir temperatūros bei laiko dvigubas valdymas: F0 vertė (sterilizacijos proceso vertės kaupiamasis sterilizacijos efektas) ir temperatūra bei laikas yra dvigubai garantuojami, todėl sterilizacijos efektas yra tikslesnis, siekiant užtikrinti, kad sterilizacijos procesas atitiktų griežtus sterilizacijos standartus.
  8. Puiki sterilizavimo failų įrašymo funkcija: įranga gali automatiškai įrašyti išsamius kiekvieno sterilizavimo proceso duomenis, suteikdama pagrindą kokybės sekimui ir auditui, kad būtų užtikrintas operacijos sekimas.
  9. Keli saugos apsaugos priemonės: įranga suprojektuota su keliomis saugos apsaugos sistemomis, įskaitant apsaugą nuo perkaitimo, per didelio slėgio, žemo vandens lygio ir kt., siekiant užtikrinti sterilizacijos proceso saugumą.
  10. Įvairios sterilizavimo proceso procedūros: įranga palaiko įvairius sterilizavimo procesus, pvz., audinių, instrumentų, skysčių, BD testą, slėgio išlaikymo testą ir kt., ir gali būti pritaikyta pagal įvairių procedūrų poreikius, lanksčiai reaguojant į įvairius sterilizavimo poreikius.

Priešvakuuminio horizontalaus autoklavo privalumai

  1. Aukšto efektyvumo sterilizavimas: naudojant išankstinio vakuumo technologiją, iš daiktų vidaus pašalinamas oras ir pagerinamas garų įsiskverbimo greitis, todėl net sudėtingos formos daiktai ar maži vamzdeliai gali būti sterilizuojami tolygiai ir kruopščiai.
  2. Pažangus valdymas: visiškai automatinė valdymo sistema, paprastas valdymas, sterilizavimo proceso, temperatūros, slėgio ir kitų parametrų rodymas realiuoju laiku, kurį galima stebėti ir įrašyti, siekiant užtikrinti, kad kiekvienas sterilizavimas atitiktų standartus.
  3. Energijos taupymas ir aplinkos apsauga: optimizuotas apvalkalo ir vamzdžių sistemos dizainas, leidžiantis efektyviai naudoti šilumą ir sumažinti energijos suvartojimą. Tuo pačiu metu įranga, turinti įmontuotą garų cirkuliacijos sistemą, leidžia išvengti nereikalingų energijos nuostolių.
  4. Patogus valdymas: jutiklinis valdymo sąsaja, programos nustatymai, parametrų reguliavimas vienu žvilgsniu, todėl įrangos naudojimas yra paprastesnis, intuityvesnis, o operatoriaus mokymas tampa lengvesnis.
  5. Aukštas saugumas: daugybė saugos apsaugos priemonių, užtikrinančių stabilų įrangos veikimą esant aukštam slėgiui ir aukštai temperatūrai, sumažinančios galimus saugos pavojus.
  6. Pritaikoma: pagal faktinį poreikį galima pasirinkti skirtingas sterilizavimo procedūras, sterilizuoti įvairius daiktus, plačiai taikoma įvairiose pramonės šakose ir naudojimo srityse.

Veikimo principas

Priešvakuuminio horizontalaus autoklavo veikimo principas pagrįstas priešvakuuminio ir aukštos temperatūros bei aukšto slėgio garų deriniu. Sterilizacijos proceso metu vidinė kamera pirmiausia priešvakuuminė sistema išsiurbia orą iš daiktų paviršiaus. Toliau garai įpurškiami į vidinę kamerą ir visiškai susiliečia su daiktu, naudojant aukštą garų temperatūrą ir slėgį, kad būtų sunaikinti mikroorganizmai ant daikto. Baigus sterilizavimą, įranga automatiškai išleidžia garus ir atvėsina, tada pereina į džiovinimo etapą, kad daiktai būtų visiškai išdžiovinti ir be drėgmės likučių. Visas procesas kontroliuojamas pagal F0 vertę, temperatūrą ir laiką, kad būtų užtikrintas sterilizavimo efekto tikslumas ir stabilumas.

Taikymo sritys

  1. Medicinos pramonė: naudojama ligoninėse, klinikose, operacinėse ir kitose vietose visų rūšių medicinos įrangos, tvarsčių, chirurginių reikmenų ir kt. sterilizavimui ir dezinfekavimui, siekiant užtikrinti aseptinę aplinką ir išvengti kryžminės infekcijos.
  2. Laboratorija: plačiai naudojamas biologinėse laboratorijose, mokslinių tyrimų institucijose ir kt. stikliniams prietaisams, auginimo terpėms, laboratorijos reikmenims ir kt. sterilizuoti, siekiant užtikrinti eksperimentinės aplinkos sterilumą.
  3. Farmacijos pramonė: tinka sterilizuoti įrangą, vaistų pakavimo medžiagas ir kitus susijusius daiktus farmacijos gamyklose ir vaistų gamybos linijose, siekiant užtikrinti, kad vaistų kokybė atitiktų sveikatos standartus.
  4. Stomatologijos pramonė: naudojamas dantų instrumentų ir įrankių sterilizavimui, siekiant užkirsti kelią kryžminiam užkrėtimui ir apsaugoti pacientų sveikatą.
  5. Maisto pramonė: gali būti naudojamas maisto gamybos linijose, pakavimo medžiagų ir susijusių instrumentų sterilizavimui, siekiant užtikrinti maisto higieną ir saugą, laikantis nacionalinių maisto saugos standartų.
  6. Moksliniai tyrimai ir pramonė: taikoma kitose specialiosiose srityse, pvz., mokslinių tyrimų institucijose, pramoninėje įrangos ir žaliavų gamybos sterilizavime, siekiant užtikrinti gamybos proceso švaros standartus.
Techniniai parametrai
išankstinio vakuumo horizontalus autoklavas su spaustuvinio tipo vamzdynais, gravitaciniu išmetimu, apatiniu išmetimu
Modelis HA2-150D HA2-150S HA2-200D HA2-200S HA2-300D HA2-300S HA2-400D HA2-400S
Talpa 150 150 200 200 l 300 300L 400 400L
Projektinis slėgis -0,1 MPa iki 0,3 MPa
Darbinis slėgis 0,23 MPa
Projektinė temperatūra 150 °C
Vakuumo lygis -0,086 MPa
Darbinė temperatūra 105 °C iki 138 °C
Temperatūros vienodumas mažiau nei 2 °C
Vandens tiekimo slėgis 0,1 MPa iki 0,2 MPa
Suspausto oro slėgis 0,4 MPa iki 0,7 MPa
Garo slėgis 0,3 MPa iki 0,7 MPa
Garo suvartojimas ≤12 kg ≤12 kg ≤13 kg ≤13 kg ≤18 kg ≤18 kg ≤22 kg ≤22 kg
Vandens suvartojimas ≤30 kg ≤30 kg ≤30 kg ≤30 kg ≤40 kg ≤40 kg ≤40 kg ≤40 kg
Sterilizacijos kameros matmenys skersmuo 472x850 mm skersmuo 472x950 mm skersmuo 472x1080 mm skersmuo 472x1180 mm skersmuo 620x960 mm skersmuo 620x960 mm skersmuo 620x1230 mm skersmuo 620x1310 mm
Išoriniai matmenys 1260 x 690 x 1700 mm 1130 x 690 x 1700 mm 1490 x 690 x 1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Maitinimo šaltinis 380 V kintamosios srovės, 50 Hz, trifazis
Svoris 450 kg 400 kg 500 kg 450 kg 570 kg 510 kg 710 kg 650 kg
Pastaba 2 Modelyje „D“ reiškia viengubas duris, „S“ reiškia dvigubas duris.
išankstinio vakuumo horizontalus autoklavas su spaustuvinio tipo vamzdeliais, impulsiniu vakuumu
Modelis HA2-100DM HA2-150DM HA2-150SM HA2-200DM HA2-200SM HA2-300DM HA2-300SM HA2-400DM HA2-400SM
Talpa 100 150 150 200 200 l 300 300L 400 400L
Projektinis slėgis -0,1 MPa iki 0,3 MPa
Darbinis slėgis 0,23 MPa
Projektinė temperatūra 150 °C
Vakuumo lygis -0,086 MPa
Darbinė temperatūra 105 °C iki 138 °C
Temperatūros vienodumas mažiau nei 2 °C
Vandens tiekimo slėgis 0,1 MPa iki 0,2 MPa
Suspausto oro slėgis 0,4 MPa iki 0,7 MPa
Garo slėgis 0,3 MPa iki 0,7 MPa
Garo suvartojimas ≤11 kg ≤13 kg ≤13 kg ≤15 kg ≤15 kg ≤20 kg ≤20 kg ≤25 kg ≤25 kg
Vandens suvartojimas ≤190 kg ≤190 kg ≤190 kg ≤190 kg ≤190 kg ≤200 kg ≤200 kg ≤200 kg ≤200 kg
Sterilizacijos kameros matmenys skersmuo 420x700 mm skersmuo 472x850 mm skersmuo 472x950 mm skersmuo 472x1080 mm skersmuo 472x1180 mm skersmuo 620x960 mm skersmuo 620x960 mm skersmuo 620x1230 mm skersmuo 620x1310 mm
Išoriniai matmenys 1090 x 640 x 1160 mm 1260 x 690 x 1700 mm 1130 x 690 x 1700 mm 1490 x 690 x 1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Maitinimo šaltinis 380 V kintamosios srovės, 50 Hz, trifazis
Svoris 410 kg 500 kg 450 kg 550 kg 500 kg 620 kg 560 kg 760 kg 700 kg
Pastaba 2 Modelyje „D“ reiškia viengubas duris, „S“ reiškia dvigubas duris, o „M“ reiškia
pulsuojantį vakuumą
