ultragarsinis vibruojantis ekranas

ultragarsinis vibruojantis ekranas aglomeruotoms medžiagoms

Ultragarsinis vibruojantis ekranas yra tikslumo atrankos įranga, sujungianti ultragarsinę aukšto dažnio vibracijos technologiją ir tradicinį atrankos principą, specialiai sukurta aukšto tikslumo ir itin smulkių dalelių atskyrimui ir filtravimui.

Aprašymas

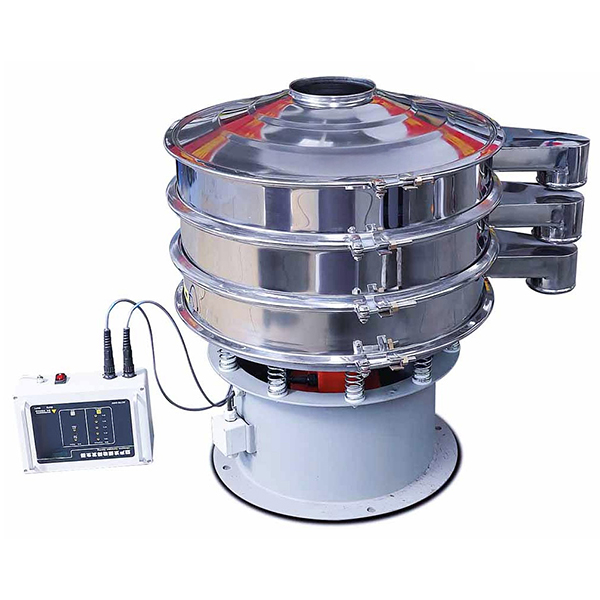

Ultragarsinis vibruojantis ekranas

Ultragarsinis vibruojantis ekranas paverčia įprasto mechaninio sijojimo ekrano valymo problemą fiziniu svyravimo sprendimu, tinkamu sijoti mikrodidelius miltelius, kurių dalelių dydis yra nuo 10 μm iki 200 μm, ir turi didelių privalumų užkertant kelią ekrano užsikimšimui bei gerinant sijojimo tikslumą ir efektyvumą.
Ultragarsinis vibruojantis ekranas plačiai naudojamas naujų medžiagų, kurioms keliami aukšti miltelių grynumo reikalavimai, srityje ir palaipsniui tapo nepakeičiamu pagrindiniu įrenginiu pažangiose pramonės šakose, tokiose kaip nanotechnologijos, 3D spausdinimo medžiagos, biomedicina ir kt.

Pagrindinės savybės

  1. Aukšto tikslumo sijojimo gebėjimas:gali atlikti submikroninio lygio dalelių klasifikavimą, gali būti iki 5 mikronų.
  2. Veiksminga užsikimšimo prevencijos konstrukcija:ultragarsinė sistema nuolat vibruoja, kad milteliai neužkimštų sieto, pagerina sieto našumą.
  3. Nereikia papildomo sieto valymo įrenginio:palyginti su tradiciniais sieto valymo būdais, pvz., šokinėjančiu kamuoliuku ar šepečiu, konstrukcija yra paprastesnė ir švaresnė.
  4. Stabili darbo temperatūra:žemos temperatūros darbo režimas, siekiant išvengti denatūracijos ar jautrių karščiui medžiagų pažeidimo.
  5. Pažangus dažnio prisitaikymas:pagal medžiagos savybes automatiškai reguliuojamas sužadinimo dažnis, pagerinamas valymo efektyvumas.
  6. Platus pritaikomumas:galima veiksmingai sijoti lengvas, sunkias, elektrostatines arba lengvai aglomeruojamas medžiagas.
  7. Sijojimo trukmės pratęsimas:sumažina dalelių fizinį poveikį tinklui, tinka brangiems didelio tankio ekranams.
  8. Paprasta priežiūra:modulinė konstrukcija, patogus sieto ir keitiklio keitimas, tinka daugelio rūšių mažų partijų apdorojimui.
  9. Nuolatinis ir stabilus darbas:tinka automatizuotoms gamybos linijoms, gali būti sklandžiai sujungtas su oro srauto transportavimo sistemomis ir pan.

Veikimo principas

Ultragarsinis vibruojantis ekranas integruoja ultragarsinio sijojimo sistemos rinkinį, pagrįstą tradiciniu vibruojančiu ekranu. Sistema susideda iš ultragarsinio generatoriaus, keitiklio ir rezonansinio žiedo. Ultragarsinis generatorius paverčia 50/60 Hz maitinimo dažnį į maždaug 38 kHz aukšto dažnio elektrinį signalą, kuris per keitiklį paverčiamas aukšto dažnio mechaniniu virpesiu ir uždedamas ant ekrano tinklelio.
Šios aukšto dažnio vibracijos sukelia mikroamplitudės šoktelėjimą ir trintį ant sieto tinklelio, todėl prisikibę, adsorbuoti, elektrostatiniai medžiagų dalelės greitai iškrenta iš sieto skylučių ir veiksmingai išsprendžia šias problemas:

  1. Elektrostatinės milteliai sunkiai teka.
  2. Lengvų aglomeruotų miltelių sunku išsklaidyti problema.
  3. Lipnios dalelės, įstrigusios tinklelyje.
  4. Dalelių skersmuo artimas sunkiai atskiriamai problemai.
  5. Dėl didelio sužadinimo dažnio, bet mažos amplitudės medžiaga nebus sunaikinta ir neturės įtakos pačių dalelių struktūrai ar funkcionalumui.

Taikymo sritys

  1. Naujos medžiagos:Grafenas, nanosilikonas, metalų milteliai, magnetinės medžiagos, keramikos milteliai, ličio baterijų medžiagos ir kitos aukštos kokybės medžiagos, tinkamos aukšto grynumo medžiagoms, nuolaužų pašalinimui ir dalelių dydžio kontrolei.
  2. Chemijos pramonė:PVC dervos milteliai, PE/PP dalelės, katalizatoriai, dažai, pigmentai, priedai ir kt. Tikslus sijojimas, siekiant išvengti tinklo užsikimšimo dėl statinės elektros ar adsorbcijos.
  3. Maistas ir medicina:pieno milteliai, vaistų milteliai, tradicinės kinų medicinos smulkūs milteliai, prieskoniai ir kiti lengvi milteliai, kurių valymas ir rūšiavimas atitinka GMP ir HACCP sertifikavimo reikalavimus, tinka dulkių neturinčiai sanitarinei aplinkai.
  4. Metalo metalurgija:vario milteliai, volframo milteliai, aliuminio milteliai, nerūdijančio plieno milteliai ir kitų metalų medžiagų rūšiavimas, tinkamas 3D spausdinimo žaliavoms, miltelinės metalurgijos paruošiamajam apdorojimui.
  5. Aplinkos apsauga ir išteklių perdirbimas:atliekų baterijų medžiagų sijojimas, mikroplonių miltelių atgavimas ir valymas elektroninių atliekų perdirbimo procese, regeneruotos dervos, gumos miltelių, EPS dalelių ir pan. klasifikavimas.
