planetinis rutulinis malūnas su 360 laipsnių kampu besisukančiais malimo indais

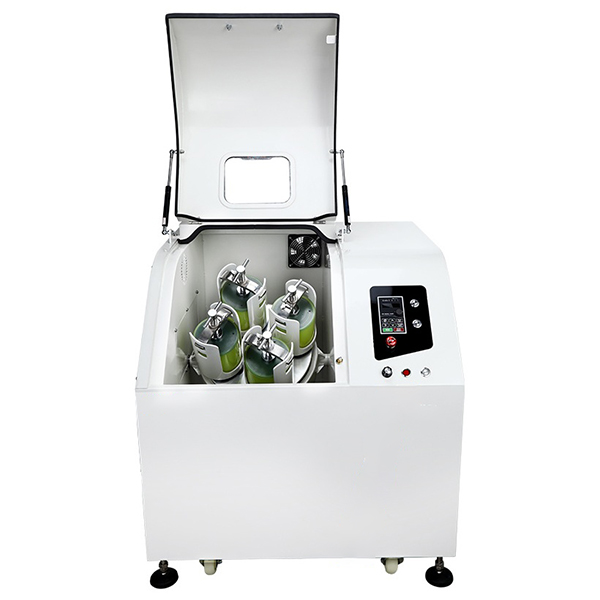

Planetinis rutulinis malūnas

Šis planetinis rutulinis malūnas skiriasi nuo tradicinio vertikalaus planetinio rutulinio malūno tuo, kad planetiniai malimo indai dirba, o planetinis pagrindinis diskas tuo pačiu metu nepertraukiamai sukasi 360 laipsnių kampu arba bet kokiu kitu kampu, todėl medžiaga gali visiškai dalyvauti malimo, maišymo procesuose ir sumažėja medžiagos nusėdimo į dugną reiškinys, todėl medžiaga reikalauja trumpesnio ir pilnesnio malimo laiko.

Planetinis rutulinis malūnas pasižymi visapusiška funkcionalumu, dideliu efektyvumu, mažu triukšmu ir kt. Jame vienu metu galima įdėti 4 malimo indus ir vienu metu pagaminti 4 rūšių bandomąsias medžiagas. Šios serijos rutuliniai malūnai gali būti įrengti vakuuminiu rezervuaru, kad mėginiai būtų malami vakuume. Jie labai tinka moksliniams tyrimams, pvz., mokslinių tyrimų institutuose, universitetuose ir įmonių laboratorijose, nuo eksperimentų iki gamybos etapo, siekiant patikrinti masinės gamybos galimybes, taip pat įprastiniams uždaviniams, pvz., minkštų, kietų, trapusių ar pluoštinių medžiagų maišymui ir homogenizavimui.

Šlapias malimas naudojamas norint gauti iki 5 mikrometrų dydžio daleles, nes mažų dalelių paviršius linkęs įkrauti ir aglomeruoti, o tai apsunkina sausą malimą. Daleles galima išlaikyti atskirtas, pridedant skysčių arba dispersantų.

Norint pagaminti ultrafines daleles, kurių dydis yra 100 nanometrų ar mažiau, naudojant šlapio malimo, nanoskalės malimo technologiją, reikia trinties, o ne smūgio. Tai galima pasiekti naudojant daug mažų šlifavimo rutuliukų, kurie turi didelius paviršius ir daug trinties taškų. Rekomenduojama, kad mažų šlifavimo rutuliukų dalis malimo inde sudarytų 60 %.

Savybės

1. 360 laipsnių malimo indo pasukimas, veiksmingai sumažina grimzdimo reiškinį, medžiagos sumalamos tolygiau.
2. Alyvos sandarinimo tylos technologija: visi planetiniai krumpliai ir guoliai yra sandariai uždaryti hermetiškoje dėžėje, prieš naudojimą užpildytoje tam tikru kiekiu tepalinės medžiagos, planetinis rutulinis malūnas veikia, krumpliai yra panardinti į tepalinę medžiagą. Sumažina krumplių perdavimo triukšmą, kuris yra daugiau nei 50 % mažesnis nei įprasto planetinio rutulinio malūno triukšmas, prailgina tarnavimo laiką daugiau nei 2 kartus.
3. PLC dažnio keitimo valdymas, galima nustatyti laiką, greitį, judėjimą į priekį ir atgal.
4. Naudojamas V tipo kortelių laikiklis, kuris tvirtina malimo indą ir užtikrina operatoriaus saugumą.
5. Naudojama tiksli pavarų perdavimo sistema.
6. Galima vienu metu įdėti 2 arba 4 malimo indus.
7. Galima atlikti sausą malimą, šlapį malimą, vakuuminį malimą ir malimą vakuuminėje aplinkoje.
8. Universalūs atraminiai kojelės yra tvirtos, universalūs ratai stumia, tvirtina ir perkelia, yra patogūs ir taupo darbo jėgą.
9. Pažangus saugos jungiklis, duris galima atidaryti tik tada, kai rutulinis malūnas nesuka. Taip išvengiama pavojaus atidaryti duris, kai rutulinis malūnas nesustoja ir malimo indas išmetamas, taip užtikrinant asmens saugumą.
10. Malimo efektas gali siekti 0,1 mikrono.
11. Su CE sertifikatu.
12. Bendras laiko diapazonas: nuo 1 iki 9999 minučių.
13. Periodinis laiko intervalas: nuo 1 iki 9999 minučių.
14. Laikas, kurį galima dirbti nepertraukiamai: 72 valandos.

Veikimo principas

Malimo indas yra ekscentriškai pritvirtintas prie planetinio rutulinio malūno saulės rato. Saulės ratas ir malimo indas juda priešingomis kryptimis santykiu 1:2, o malimo inde esantys malimo rutuliai patiria superponuotą sukamąjį judesį, vadinamąją Koriolio jėgą. Malimo rutulių ir malimo indo greičio skirtumas sukuria trinties ir smūgio jėgų sąveiką, kuri išskiria didelę kinetinę energiją. Šių jėgų sąveika planetiniuose rutuliniuose malūnėliuose užtikrina didelį ir labai efektyvų medžiagos smulkinimą.

Taikymo sritys

Plačiai naudojama geologijoje, kasyboje, metalurgijoje, elektronikoje, statybinėse medžiagose, keramikoje, chemijos pramonėje, lengvojoje pramonėje, grožio, aplinkos apsaugos ir kitose srityse.

1. Žemės ūkis: augalinės medžiagos, sėklos, dirvožemis, tabakas, medienos pluoštas
2. Biologija: kaulai, plaukai, popieriniai rankšluosčiai Keramika ir stiklo keramikos oksidai, molio mineralai, stiklas, hidroksiapatitas, porceliano molis, kvarco smėlis, elektroninė keramika, struktūrinė keramika, pjezoelektrinė keramika, nanomedžiagos, apvalūs keraminiai kondensatoriai, MLCC, termistoriai (PTC, NTC), ZnO varistoriai, dielektrinė keramika, aliuminio oksido keramika, cirkonio keramika, fosforas, cinko oksido milteliai, kobalto oksido milteliai, Ni-Zn feritas, Mn-Zn feritas, chemikalai ir plastikai, anglies pluoštas, katalizatoriai, celiuliozė, pigmentai, dažai, plastikai, polimerai.
3. Statybinės medžiagos: muilo molis, cemento šlakas, polimerai, gipsas, smėlis, akmuo.
4. Aplinkos tyrimai: mišiniai, elektronikos atliekos, dumblas, atliekos.
5. Mineralai, metalurgija ir metalo elektronika: lydiniai, anglis, koksas, geležies rūda, metalų oksidai, kvarcas, pusbrangiai akmenys, šlakas, magnetinės medžiagos, ličio kobaltatas, ličio manganas, katalizatoriai, fosforas, ilgai šviečiantys liuminescenciniai milteliai, retųjų žemių poliravimo milteliai, elektroniniai stiklo milteliai, kuro elementai, cinko oksido pjezoelektriniai rezistoriai ir kt.

Malimo indai ir malimo rutuliai

1. Malimo indas pagamintas iš rafinuoto liejimo arba aukšto tikslumo poliravimo, vidinės ir išorinės sienos yra ypač lygios, o dugnas pagamintas pagal sudėtingą didelio R kampo dizainą, kuris gali veiksmingai sumažinti medžiagos grimzdimo malimo procese reiškinį. Malimo indo anga pagaminta pagal ergonomiškesnį sukibimo principą, kad ranka neslystų ir būtų patogiau paimti ir padėti malimo indą.
2. Malimo indų medžiaga: cirkonis, silicio oksidas, agatas, karbidas, nerūdijantis plienas, aukšto chromo plienas, nailonas, poliuretanas, polipropilenas pp, PTFE, aliuminio oksidas ir kt.
3. Malimo indo talpa: 0,1 l, 0,25 l, 0,5 l, 1 l, 1,5 l, 2 l, 2,5 l, 3 l, 4 l, 5 l, 10 l, 15 l, 20 l, 25 l ir t. t.
4. Malimo rutulio medžiaga: cirkonio rutulys, aukšto chromo plieno rutulys, nerūdijančio plieno rutulys, korundo rutulys, poliuretano rutulys, aliuminio oksido rutulys, taip pat onikso rutulys ir volframo karbido rutulys.
5. Malimui paprastai pasirenkama ta pati medžiaga kaip ir malimo indo malimo rutuliui, taip pat galima maišyti ir derinti. Malimo rutulio dydis paprastai yra nuo 2 mm iki 50 mm, paprastai rekomenduojama naudoti 3–4 skirtingų dydžių malimo rutulius pagal tam tikrą mišinio proporciją.
