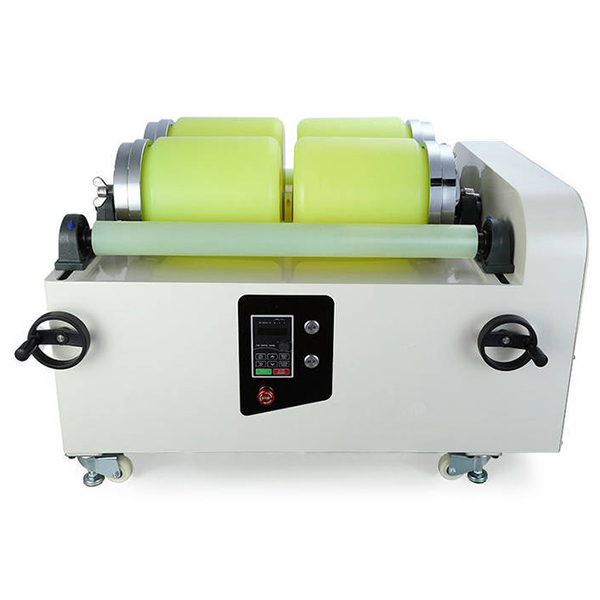

ritininis malūnas su vienu sluoksniu, keturiomis pozicijomis ir ratu
Šis ritininis malūnas yra vieno sluoksnio ir keturių pozicijų konstrukcijos, todėl gali malti kelis mėginius vienu metu, o tai žymiai padidina gamybos efektyvumą. Jis plačiai naudojamas daugelyje sričių, pvz., elektroninių medžiagų, keramikos, dangų, stiklo miltelių, fluorescencinių medžiagų ir kt.
Aprašymas
Ritininis malūnas
Naudodami dažnio keitimo greičio reguliavimą, rankinį valcavimo malūno valcų tarpo reguliavimą ir kitas funkcijas, vartotojai gali tiksliai reguliuoti pagal skirtingus malimo poreikius.
Savybės
- Dažnio keitimo greičio reguliavimas: su tolygaus greičio reguliavimo funkcija, ji gali tiksliai kontroliuoti malimo greitį ir prisitaikyti prie skirtingų medžiagų malimo reikalavimų.
- Rankinis ritinių tarpo reguliavimas: rankiniu ratuku reguliuojant ritinių tarpą, veiksmingai išvengiama rutulinio malūno išsiliejimo reiškinio, užtikrinant vienodą malimo procesą.
- Atsparus nusidėvėjimui išorinis pamušalas: visas ritinių pamušalas pagamintas iš atsparaus nusidėvėjimui poliuretano įvorės, kuri padidina trinties koeficientą, apsaugo baką nuo slydimo ar deformacijos ir prailgina įrangos tarnavimo laiką.
- Platus dalelių dydžių diapazonas: tiekimo dydis yra mažesnis nei 3 mm, dirvožemio medžiagos gali būti iki 10 mm ar mažesnės. iškrovimo dydis gali būti nuo 20 iki 300 akių (t. y. nuo 65 mikronų iki 75 mikronų).
- Universalus kojų ir ratų dizainas: universalus ratų ir kojų subalansuotas dizainas ne tik patogus įrangos judėjimui, bet ir užtikrina įrangos stabilumą veikimo metu.
- Vieno lygio keturios stotys: mažas užimamas plotas, tinkamas lanksčiam darbui laboratorijoje ir mažos partijos gamybai.
Veikimo principas
Ritininis malūnas suka rutulinį malūną per ritininį veleną. Į rutulinį malūną įdedama medžiaga ir malimo priemonės (pvz., malimo rutuliai). Sukimosi proceso metu medžiaga susiduria su malimo rutuliais ir trina juos, todėl medžiaga palaipsniui sumalama į miltelius. Dėl keturių stočių konstrukcijos galima sumalti kelis mėginius vienu metu. Kiekvienos darbo stoties greitį ir laiką galima reguliuoti atskirai, kad būtų patenkinti skirtingi medžiagos ir proceso reikalavimai.
Taikymo sritys
- Elektroninės medžiagos: pvz., baterijų medžiagos, laidžios keramikos, ekrano medžiagos ir pan.
- Keramikos pramonė: naudojama keramikos miltelių rafinavimui, gaminant aukšto tikslumo keramikos gaminius.
- Dangų pramonė: pigmentų ir dangų smulkus malimas.
- Fluorescencinės medžiagos: produktų, pvz., fotoelektrinių ekranų ir fotoelektrinių jutiklių, medžiagų malimui.
- Nemetaliniai mineralai: pvz., kvarco milteliai, kalcio karbonatas ir kitų mineralų malimas.
- Sprogmenys ir magnetinės medžiagos: pvz., smulkūs milteliai, naudojami aukšto tikslumo magnetinių medžiagų gamybai.
- Biokultivavimas: augalų ekstraktai ir kitų medžiagų malimas.
- Maisto produktų pakuotės: apima dangų ir priedų malimą maisto produktų pakuotėse.
- Baterijų medžiagos: ličio baterijos, natrio baterijos ir kitos energijos medžiagos, skirtos tiksliajam šlifavimui.
Rutulinio malūno indų pasirinkimas
- Nailono rutuliniai malūnai: pasižymi dideliu kietumu ir atsparumu dilimui, tinka įvairių medžiagų malimui.
- Nerūdijančio plieno rutulinio malūno indai: atsparūs korozijai, tinkami kai kuriems specialiesiems malimo reikalavimams.
- Aliuminio oksido rutuliniai malūnai: pasižymi dideliu kietumu ir puikiu malimo efektu.
- Poliuretano rutuliniai malūnai: stiprus atsparumas dilimui, aukštos kokybės paviršius, tinkami aukštesnio grynumo mėginių maišymui.
- PTFE rutuliniai malūnai: atsparūs korozijai, tinka korozinių medžiagų malimui.
Malimo rutulių pasirinkimas
- Achatinis rutulys: didelis kietumas, tinkamas didelio tikslumo malimui.
- Cirkonio rutuliai: didelis kietumas ir atsparumas dilimui, tinka sudėtingoms šlifavimo užduotims.
- Nerūdijančio plieno rutuliai: tinka bendriems malimo darbams, pasižymi aukšta kainos ir kokybės santykiu.
- Poliuretano rutuliai: lygus paviršius, geras atsparumas dilimui, tinka malimui, kuriam keliami aukštesni tikslumo reikalavimai.
- Aliuminio oksido rutuliai: didesnis kietumas, tinka kietesnių medžiagų šlifavimui.
- Volframo karbido rutuliai: geras atsparumas dilimui, tinka didelio tikslumo ir didelio našumo šlifavimui.
Techniniai parametrai
| Modelis | HB4-1 | HB4-3 | HB4-5 | HB4-10 | HB4-10B | HB4-20 | HB4-30 |
|---|---|---|---|---|---|---|---|
| Stiklainio talpa | 500 ml iki 1 l | 500 ml iki 3 l | 500 ml iki 5 l | 500 ml iki 10 l | 500 ml iki 10 l | 500 ml iki 20 l | 500 ml iki 30 l |
| Ritinio skersmuo XLengvumas | ф38x185x2 | ф58x250x2 | ф58x290x2 | ф68x349x2 | ф68x349x2 | ф78x424x2 | ф78x424x2 |
| Galia | 0,55 kW | 0,75 kW | 0,75 kW | 1,5 kW | 1,5 kW | 3 kW | 4 kW |
| Pritaikyta erdvė rankiniu būdu | 62–160 mm | 76–230 mm | 67–280 mm | 67–230 mm | 67–230 mm | 30–340 mm | 35–290 mm |
| Stiklainio skersmuo | ф50 iki ф160 mm | ф70 iki ф180 mm | ф70 iki ф260 mm | ф60 iki ф280 mm | от 60 до 280 мм | от 60 до 320 мм | ф60 iki ф360 mm |
| Sluoksnis | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Stotys | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Perdavimo režimas | sinchroninė juosta | ||||||
| Ritinio greitis | 5–1000 aps/min | 5–1000 aps/min | 5–1000 aps/min | 5–1200 aps/min | 5–720 aps/min | 5–720 aps/min | 5–720 aps/min |
| Ritinėlių skaičius | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| Maitinimo šaltinis | 220 V kintamosios srovės, 50 Hz | 220 V kintamosios srovės, 50 Hz | 220 V kintamosios srovės, 50 Hz | 380 V kintamosios srovės, 50 Hz | 380 V kintamosios srovės, 50 Hz | 380 V kintamosios srovės, 50 Hz | 380 V kintamosios srovės, 50 Hz |
| Matmenys | 780 x 520 x 510 mm | 1010 x 690 x 540 mm | 1020 x 750 x 550 mm | 1230 x 890 x 570 mm | 1220 x 610 x 1110 mm | 1350 x 1130 x 720 mm | 1480 x 1820 x 860 mm |
